KHOÁ HỌC: THIẾT KẾ ĐƯỜNG DÂY, TRẠM BIẾN ÁP & BẢO VỆ RƠ LE (LƯỚI ĐIỆN ĐẾN 35KV)

MODULE 1: XÁC LẬP DỰ ÁN VÀ THIẾT KẾ HẠ THẾ (BUỔI 1 - 3)

Buổi 1: Tổng quan - "Nhận" dự án và Cơ sở pháp lý

Giới thiệu & Mục tiêu khóa học: Làm rõ "chuẩn đầu ra" - Học viên tự tin thực hiện được một bộ hồ sơ thiết kế trạm.

Giới thiệu Dự án Mẫu: Phân tích đầu bài, mặt bằng, và các yêu cầu kỹ thuật ban đầu của dự án.

Hệ thống hóa Tiêu chuẩn (Kim chỉ nam):

- Quy phạm trang bị điện (11 TCN-2006): Các phần I, II, III, IV

- TCVN 9206:2012: Tiêu chuẩn xác định phụ tải

- Quy định ngành Điện (EVN): Các yêu cầu về đấu nối, đo đếm, bảo vệ (tùy khu vực).

Buổi 2: "Trái tim" của Trạm - Tính Phụ tải và Chọn Công suất MBA

Phương pháp tính toán Phụ tải (Load Calculation):

- Phương pháp 1: Theo suất phụ tải P0 (W/m² hoặc VA/m²)

- Phương pháp 2: Theo công suất đặt Pđặt

Thực hành: Áp dụng cả hai phương pháp tính toán phụ tải cho dự án mẫu để ra Ptt(Công suất tính toán) .

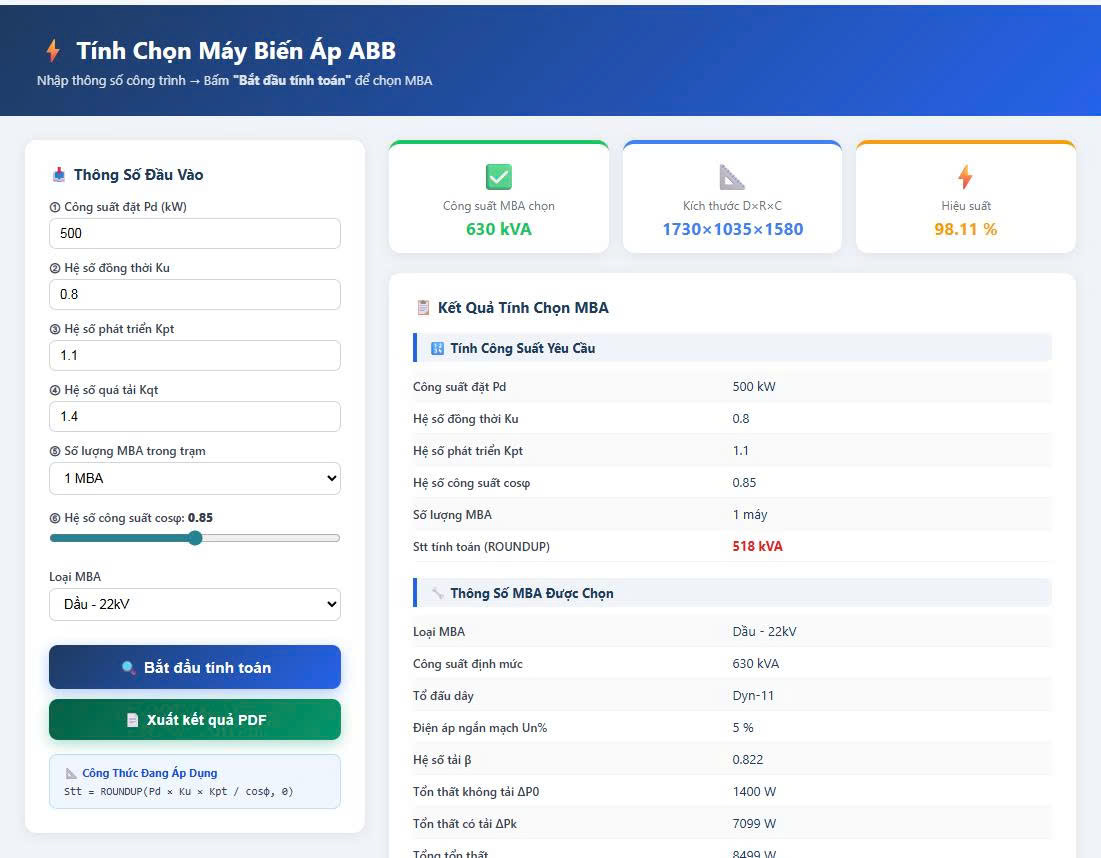

Lựa chọn Công suất Trạm biến áp (MBA):

- Nguyên tắc chọn Hệ số dự phòng phát triển

- Nguyên tắc vận hành kinh tế (70% - 80% tải).

- Phân biệt MBA Dầu (ngoài trời/trong nhà) và MBA Khô.

- Chốt phương án: Chọn  S (kVA) cho dự án mẫu.

Buổi 3: Thiết kế Tủ MSB và Cáp động lực Hạ thế

Tính toán Máy cắt tổng (ACB/MCCB) cho MSB:

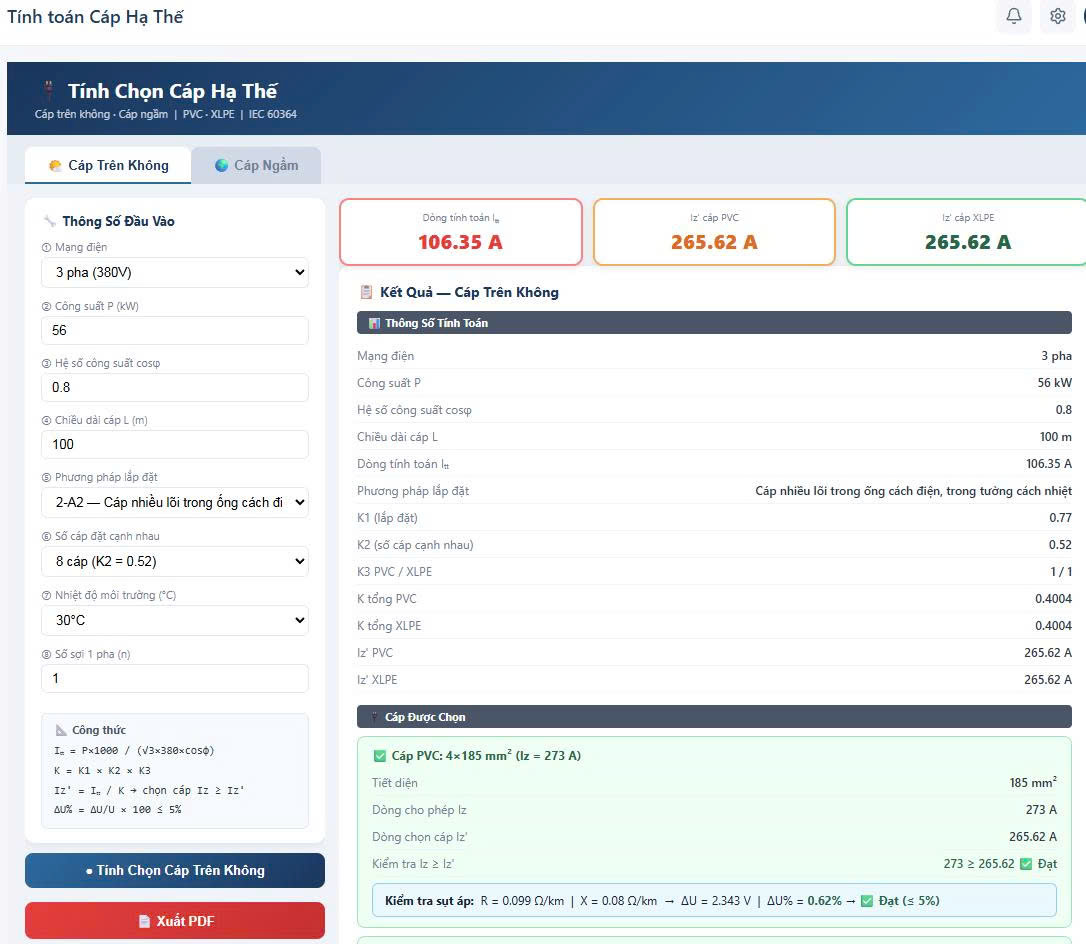

Tính chọn Cáp/Thanh cái (Busway) từ MBA -> MSB:

Thực hành: Hoàn thiện bảng tính chọn ACB và Cáp cho dự án mẫu.

MODULE 2: THIẾT KẾ PHẦN TỦ TỤ BÙ VÀ TRUNG THẾ (BUỔI 4 - 6)

Buổi 4: Tủ Tụ bù & Đo lường (Hoàn thiện Hạ thế)

Thiết kế Tủ tụ bù

Thiết bị Đo lường & Bảo vệ Hạ thế:

Buổi 5: Sơ đồ & Thiết bị Trung thế (Phía 22kV/35kV)

Phân tích các Sơ đồ Trung thế:

- Cấu hình RMU (Ring Main Unit) 2 ngăn, 3 ngăn, 4 ngăn (2 đầu vào, 1 ra MBA, 1 đo lường...).

- Sơ đồ dùng LBS + Fused (Dao cắt tải + Cầu chì).

- Sơ đồ dùng VCB (Máy cắt chân không) + Rơ le bảo vệ.

Giới thiệu và Lựa chọn Thiết bị Trung thế:

- Dao cắt tải (LBS), Máy cắt (VCB), Recloser (F79).

- Biến dòng (CT) và Biến điện áp (VT) trung thế.

- Thiết bị bảo vệ: FCO (Cầu chì), LA (Chống sét van).

Thực hành: Lựa chọn cấu hình và thiết bị trung thế cho dự án mẫu.

Buổi 6: Tính toán Cáp Trung thế & Tiếp địa Trạm

Tính toán Cáp Trung thế (Cáp ngầm/Cáp nổi):

Tính toán Tiếp địa Trạm (An toàn & Vận hành):

Thực hành: Tính chọn cáp trung thế và thiết kế hệ thống tiếp địa cho dự án mẫu.

MODULE 3: BẢO VỆ RƠ LE & PHỐI HỢP (BUỔI 7 - 9)

Buổi 7: Nguyên lý Bảo vệ Rơ le & Tính toán F50/51

Tổng quan Bảo vệ Rơ le: (Tham khảo file đính kèm, Phần 1)

- Sự cố (Quá tải, Ngắn mạch pha, Ngắn mạch đất).

- Các mã ANSI F50, F51, F50N, F51N.

Bảo vệ Quá dòng (F50/51):

- F51 (Quá dòng có thời gian)

- F50 (Quá dòng cắt nhanh

Thực hành: Tính toán thông số I cho F50/51 của Rơ le bảo vệ MBA dự án mẫu.

Buổi 8: Tính toán Bảo vệ Chạm đất (F50N/51N)

Nguyên lý Bảo vệ Chạm đất:

- Phân tích lưới 22kV/35kV (Trung tính cách ly hay nối đất qua trở?).

- Cách đấu CT (tổ hợp 3 CT hoặc dùng CT xuyến - CBCT).

Bảo vệ Chạm đất (F50N/51N):

- F51N (Chạm đất có thời gian)

- F50N (Chạm đất cắt nhanh): Bảo vệ khi chạm đất gần.

Thực hành: Tính toán thông số cho F50N/51N của dự án mẫu.

Buổi 9: Chức năng Nâng cao & Phối hợp Bảo vệ

Bảo vệ Tự đóng lại (F79 - Recloser):

- Khi nào dùng? (Sự cố thoáng qua trên đường dây).

- Cài đặt chu trình (O - t1 - CO - t2...).

Bảo vệ Nâng cao (Giới thiệu):

- F67 (Quá dòng có hướng): Dùng cho lưới có 2 nguồn, lưới vòng.

- F50BF (Chống máy cắt hư): Nguyên lý hoạt động.

Phối hợp Bảo vệ (Coordination):

Vẽ đặc tuyến (bằng tay hoặc phần mềm) để đảm bảo tính chọn lọc (Recloser -> VCB -> FCO -> MBA).

MODULE 4: THIẾT KẾ XÂY DỰNG VÀ HOÀN THIỆN (BUỔI 10 - 12)

Buổi 10: Thực hành Cài đặt Rơ le & Phần Cơ khí (Trạm)

Thực hành Cài đặt Rơ le:

Demo sử dụng phần mềm hãng (Schneider, Siemens, ABB...).

Cách nạp Bảng thông số (tính ở Buổi 7, 8) vào phần mềm rơ le.

Mô phỏng (Test) dòng sự cố để kiểm tra tác động.

Thiết kế Xây dựng Trạm (Phần Cơ khí):

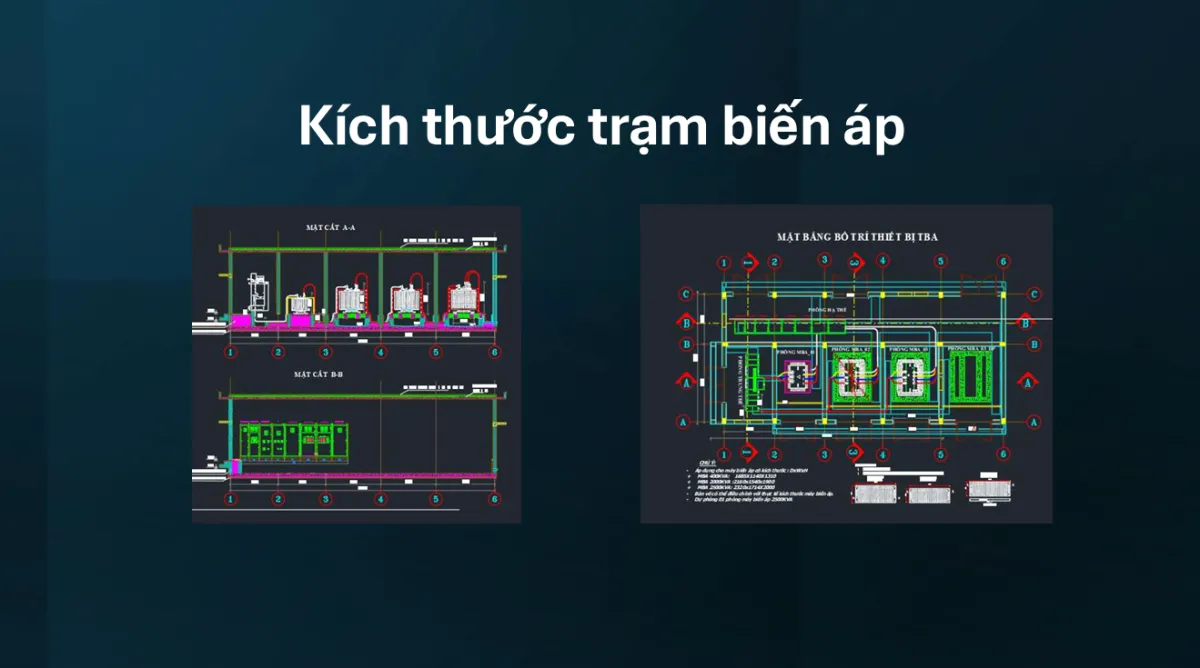

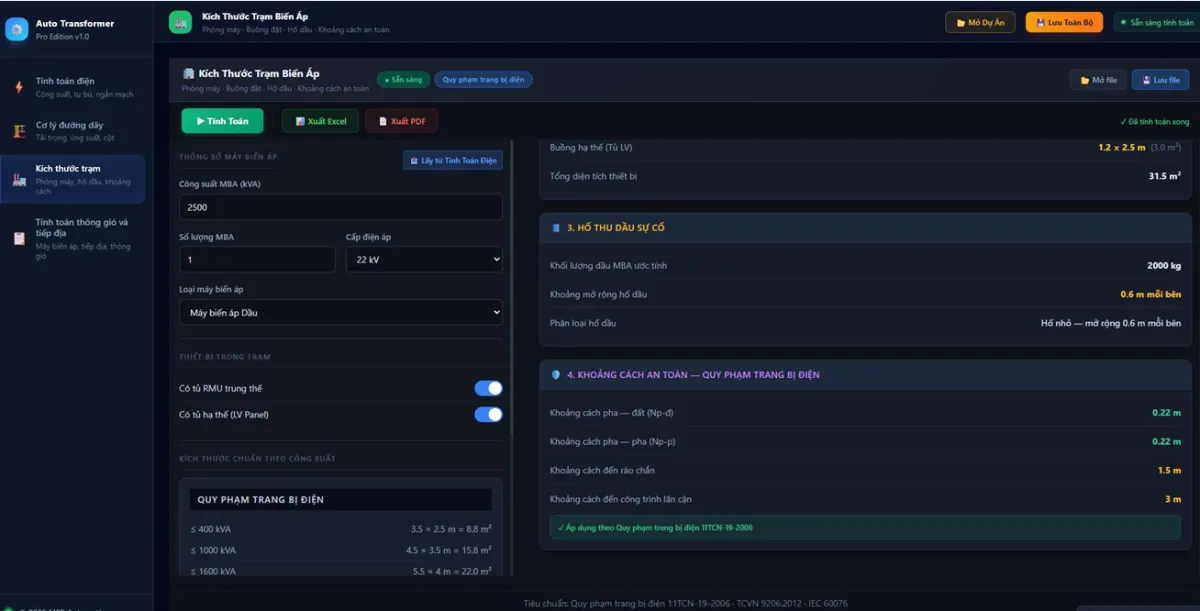

- Lên kích thước phòng trạm (RMU, MBA, MSB) dựa trên kích thước thiết bị và hành lang an toàn.

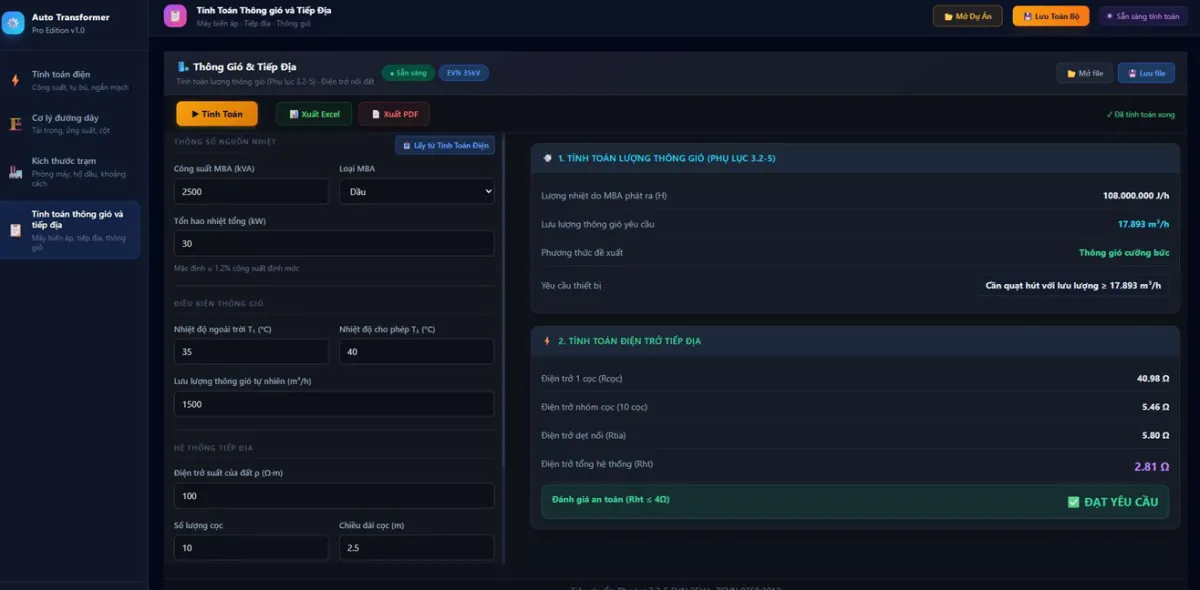

- Tính toán thông gió (tự nhiên/cưỡng bức) để giải nhiệt cho MBA.

- Thiết kế hố gas điện (Hố kéo cáp ngầm).

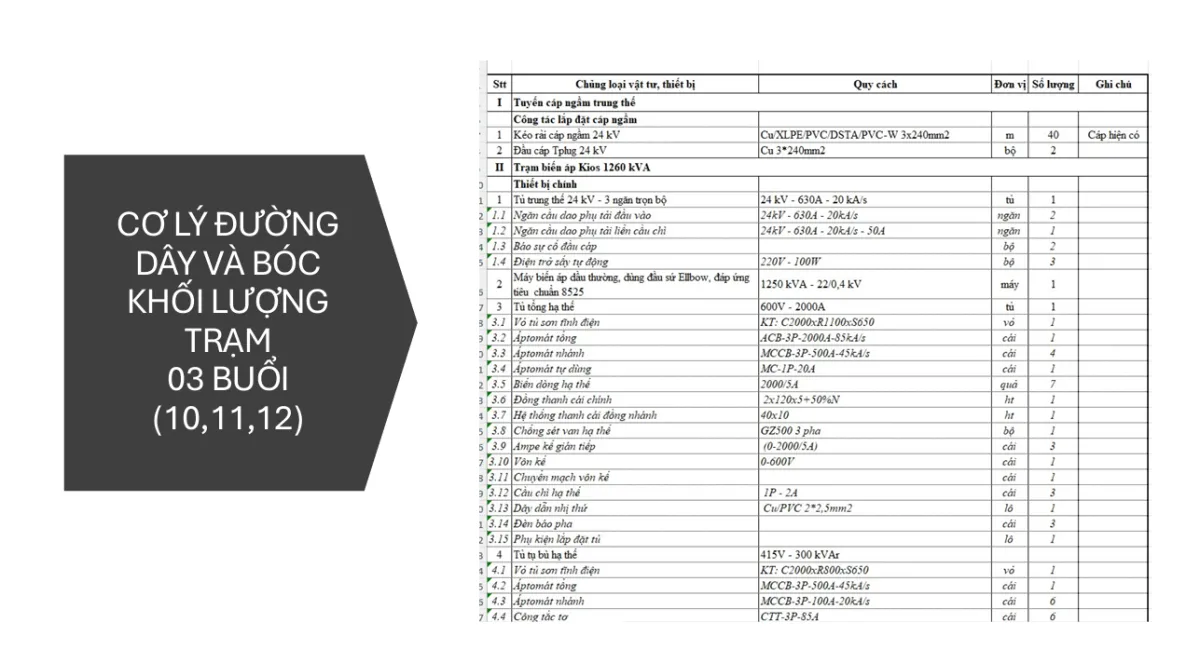

Buổi 11: Thiết kế Cơ lý Đường dây & Trạm treo

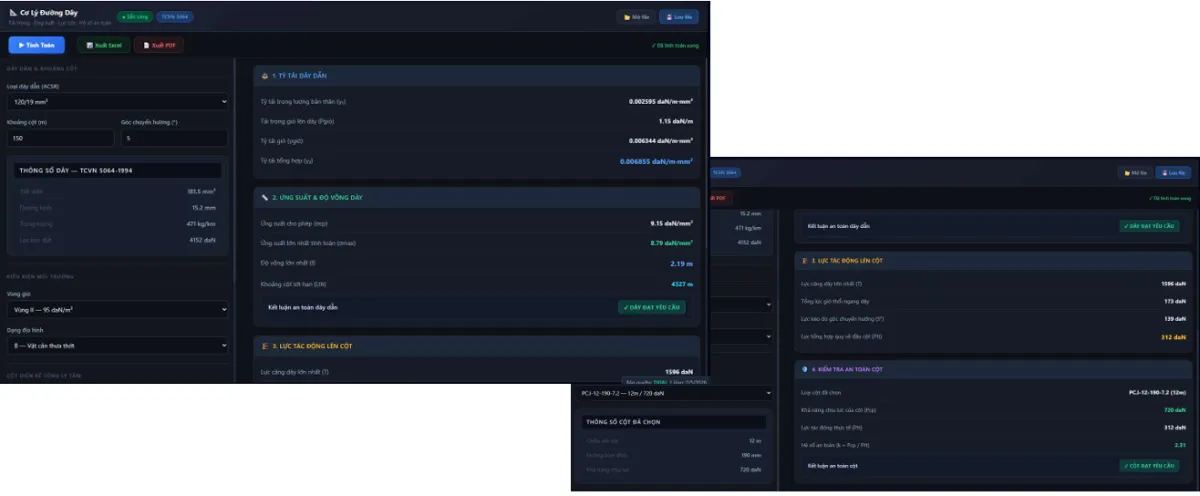

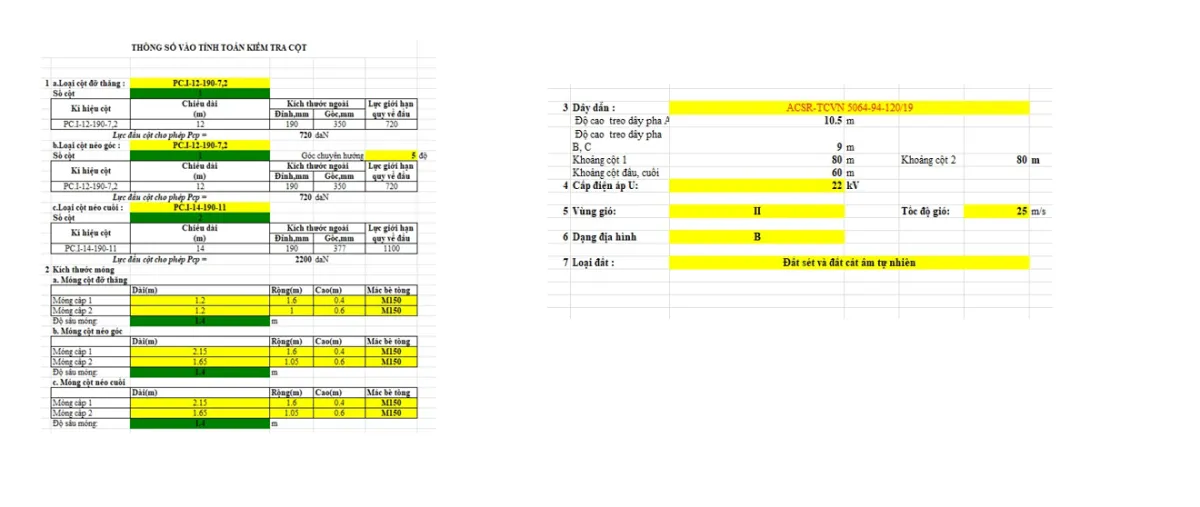

Thiết kế Cơ lý Đường dây (Nếu có đường dây trên không):

- Lựa chọn cột (BTLT), xà, sứ.

- Tính toán móng cột.

- Xác định khoảng cách cột và độ võng (đảm bảo an toàn).

Thiết kế Trạm treo (Áp dụng cho công suất nhỏ):

- Bố trí thiết bị trên cột (FCO, LA, MBA, Tủ hạ thế ngoài trời).

- Tính toán móng cột và néo.

Buổi 12: Hoàn thiện Hồ sơ & Tổng kết Khóa học

Hệ thống hóa Bộ hồ sơ Dự án Mẫu:

- Thuyết minh thiết kế (Bao gồm các bảng tính).

- Bản vẽ Sơ đồ nguyên lý (Trung thế, Hạ thế, Đo lường, Bảo vệ).

- Bản vẽ Mặt bằng bố trí trạm.

- Bản vẽ Hệ thống tiếp địa. Bảng thông số Cài đặt Rơ le.

Giả lập Tình huống Sự cố Phân tích: Nếu cài đặt sai (mất chọn lọc) thì điều gì xảy ra?

Q&A và Tổng kết: Giải đáp toàn bộ thắc mắc và định hướng phát triển nghề nghiệp.
